진공관 복합 PP 앰프 6L6,el34,kt88 (하드와이어링)

주문제작해드립니다



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr



진공관 복합 PP 앰프 6v6,el34,kt88 (하드와이어링)
6V6 pp, EL34 (6ca7)pp, KT88 (6550)pp
세가지 출력관을 간단히 셀렉터 조작만으로 골라 들을수 있도록

설계하였습니다.

12개의 출력관은 각각의 바이어스를 조절할수있게 설계하였고

특히 6V6을 기존에 적용하지않는 바이어스 회로를 적용하여
안정적인 전류가 흐르도록 하였습니다.

출력은각 채널당 kt88은50w , EL34는40w ,
6v6으로 큰 출력트랜스를 구동하게 되므로
기존의 6v6 진공관보다 구동력이 좋습니다.



고급 오일 커플링콘덴서를 사용하였고 특히 저희가 개발한 사운드필터를

적용해 음색이 저역 고역 분포가 잘되어 부드러우면서도 댐핑력이 좋으며

고음또한 명료한 또렸한 음질이어서 어떠한 스피커도 잘어울립니다.


제작시간이 많이 걸리는 제품이고 몇대만(한정) 주문받아 제작해드립니다

보증기간 1년(관/tube 및 과실 보증제외)
제작문의 환영합니다.



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr


진공관 복합앰프 (pp,se방식) 셀렉터로 출력관을 선택할수있는 방식의

저작권은 한국음향에 있습니다







posted by 한국음향
:

진공관 복합PP앰프 KT88/6L6/6V6 (수입오디오수리/진공관앰프제작 부천 한국음향)
제작문의 010-6218-3366

진공관 복합 PP 앰프 6v6,el34,kt88 (하드와이어링)
6V6 pp, EL34 (6ca7)pp, KT88 (6550)pp
세가지 출력관을 간단히 셀렉터 조작만으로 골라 들을수 있도록

설계하였습니다.

12개의 출력관은 각각의 바이어스를 조절할수있게 설계하였고

특히 6V6을 기존에 적용하지않는 바이어스 회로를 적용하여
안정적인 전류가 흐르도록 하였습니다.

출력은각 채널당 kt88은50w , EL34는40w ,
6v6으로 큰 출력트랜스를 구동하게 되므로
기존의 6v6 진공관보다 구동력이 좋습니다.



고급 오일 커플링콘덴서를 사용하였고 특히 저희가 개발한 사운드필터를

적용해 음색이 저역 고역 분포가 잘되어 부드러우면서도 댐핑력이 좋으며

고음또한 명료한 또렸한 음질이어서 어떠한 스피커도 잘어울립니다.


제작시간이 많이 걸리는 제품이고 몇대만(한정) 주문받아 제작해드립니다

보증기간 1년(관/tube 및 과실 보증제외)
제작문의 및 청음 환영합니다.



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr


진공관 복합앰프 (pp,se방식) 셀렉터로 출력관을 선택할수있는 방식의

저작권은 한국음향에 있습니다



출처: https://hk-sound.tistory.com/category/진공관 복합 PP앰프 (kt88%2Cel34%2C6v6) [수입 오디오 수리 진공관 앰프 수리 제작 음향 전자기기 수리 전문 - 한국음향]

posted by 한국음향
:
오디오 사진 저장 2019. 12. 17. 19:01

진공관앰프 복합 p.p kt88,6l6,6v6 주문제작 완성품

중후한,셈세한 음질 .....



수입 오디오 수리, 진공관 앰프 수리 제작 부천 한국음향 문의010-6218-3366

수입 오디오 수리, 진공관 앰프 수리 제작 부천 한국음향 문의010-6218-3366

출처: https://hk-sound.tistory.com/category/오디오 사진 저장 [수입 오디오 수리 진공관 앰프 수리 제작 음향 전자기기 수리 전문 - 한국음향]

posted by 한국음향
:
오디오 사진 저장 2019. 12. 4. 19:21

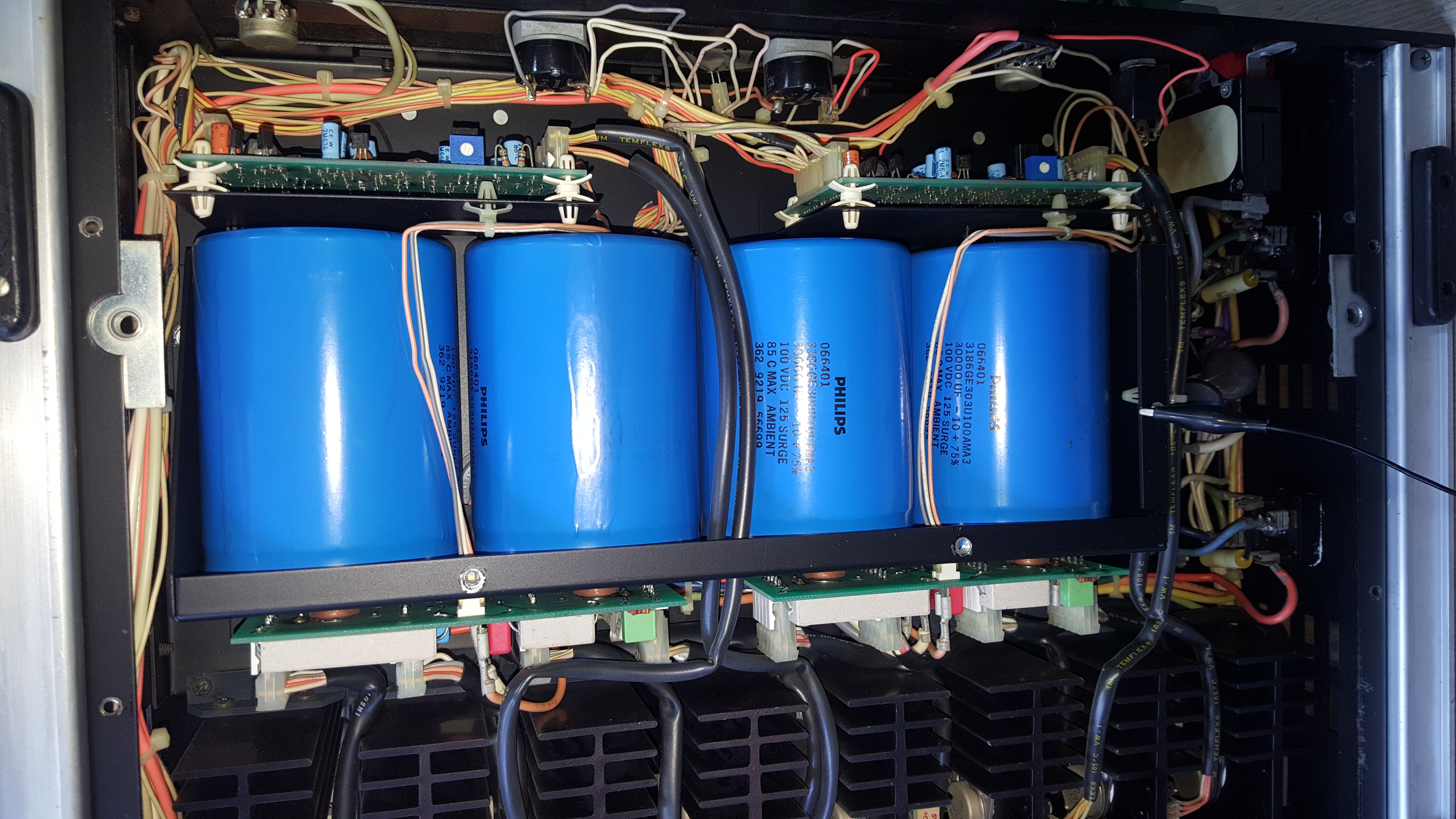

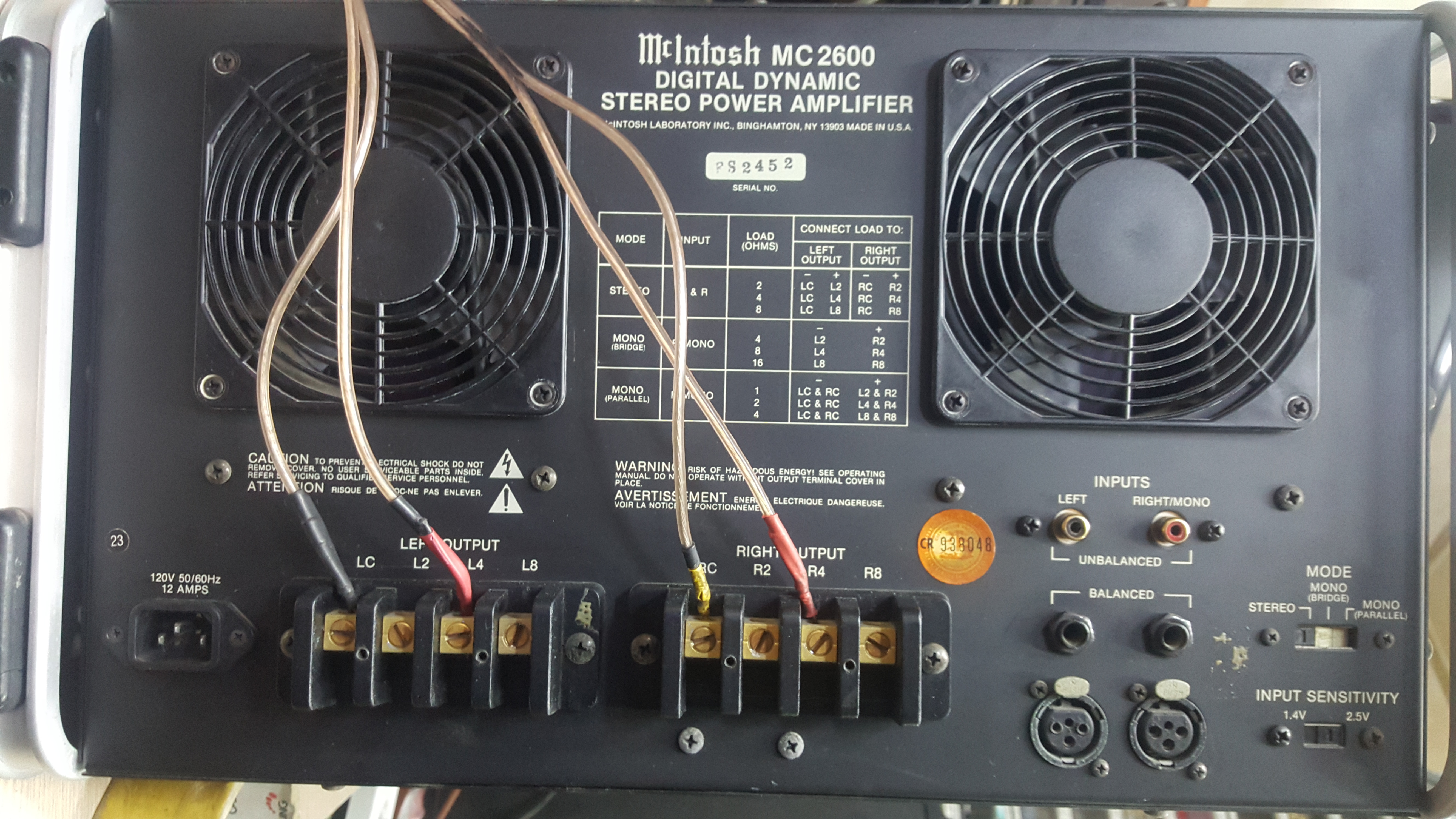

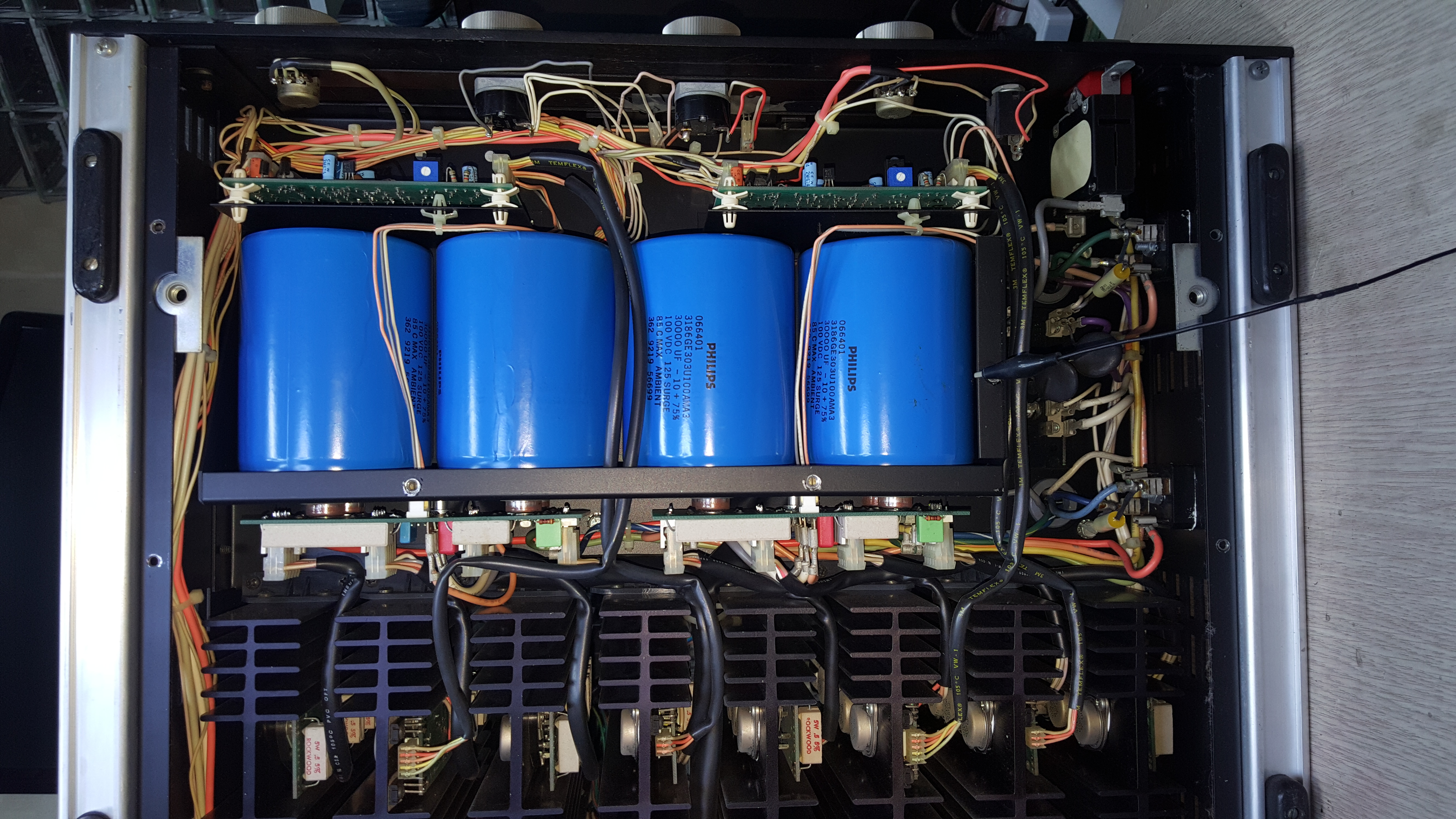

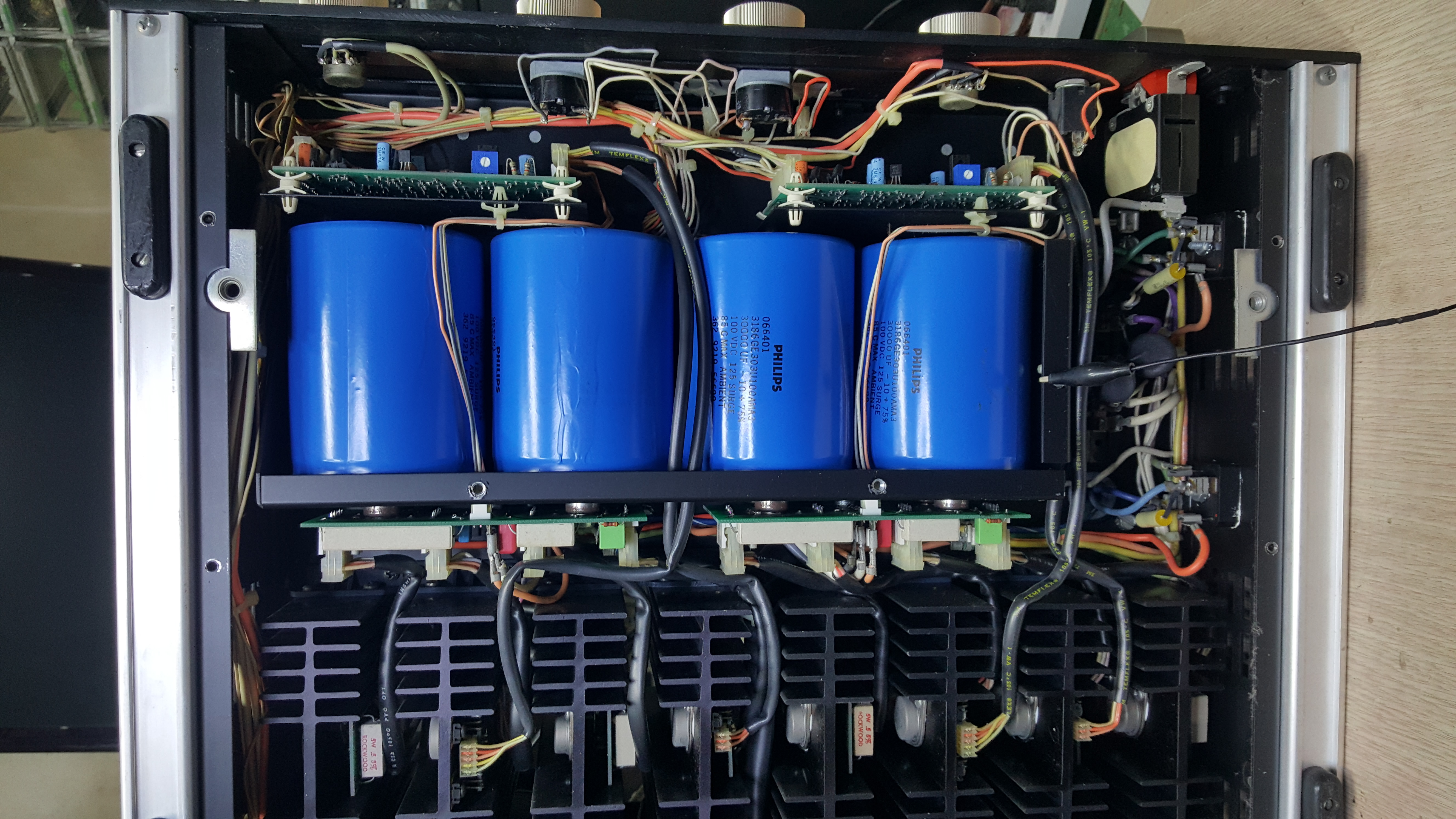

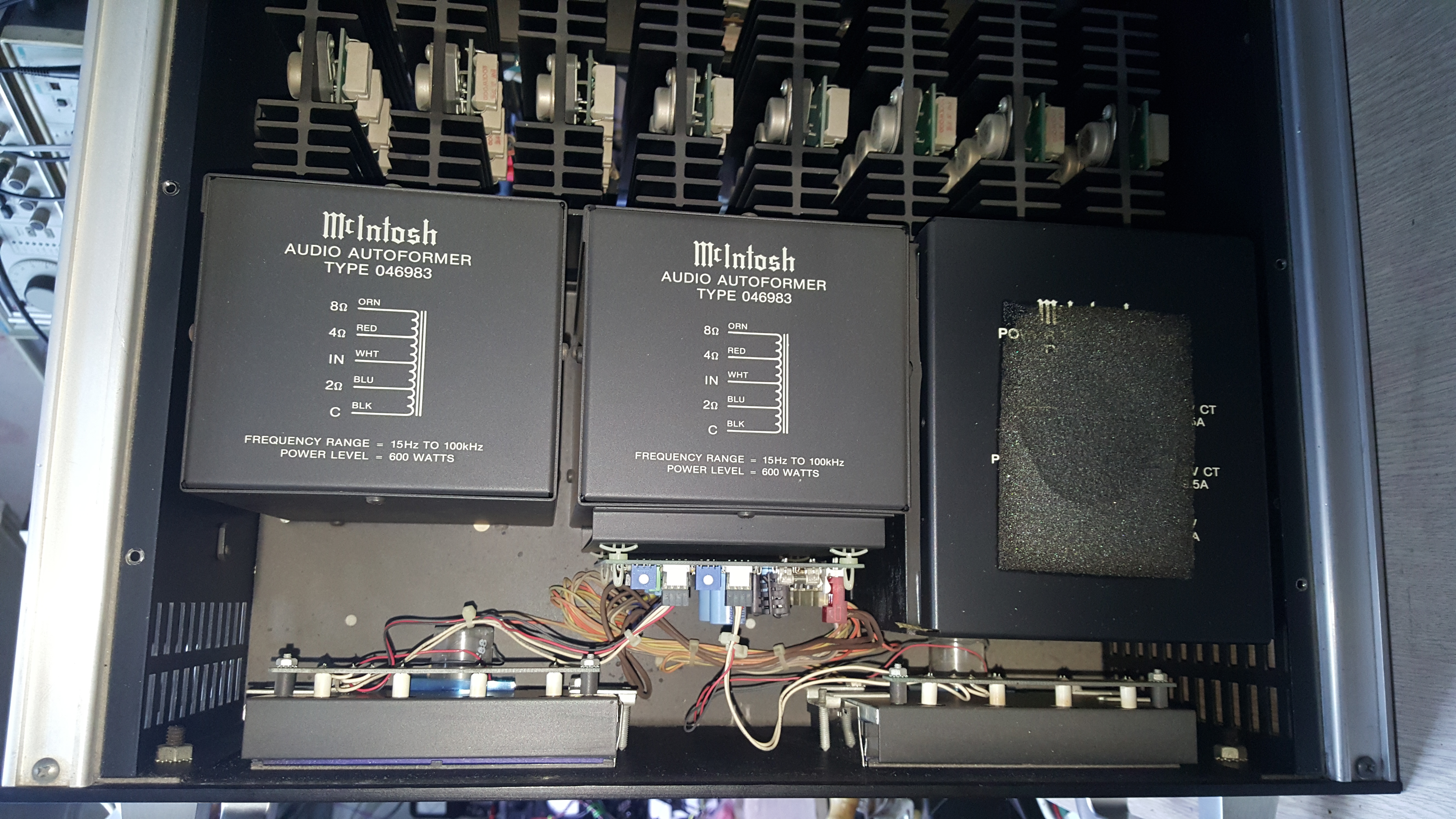

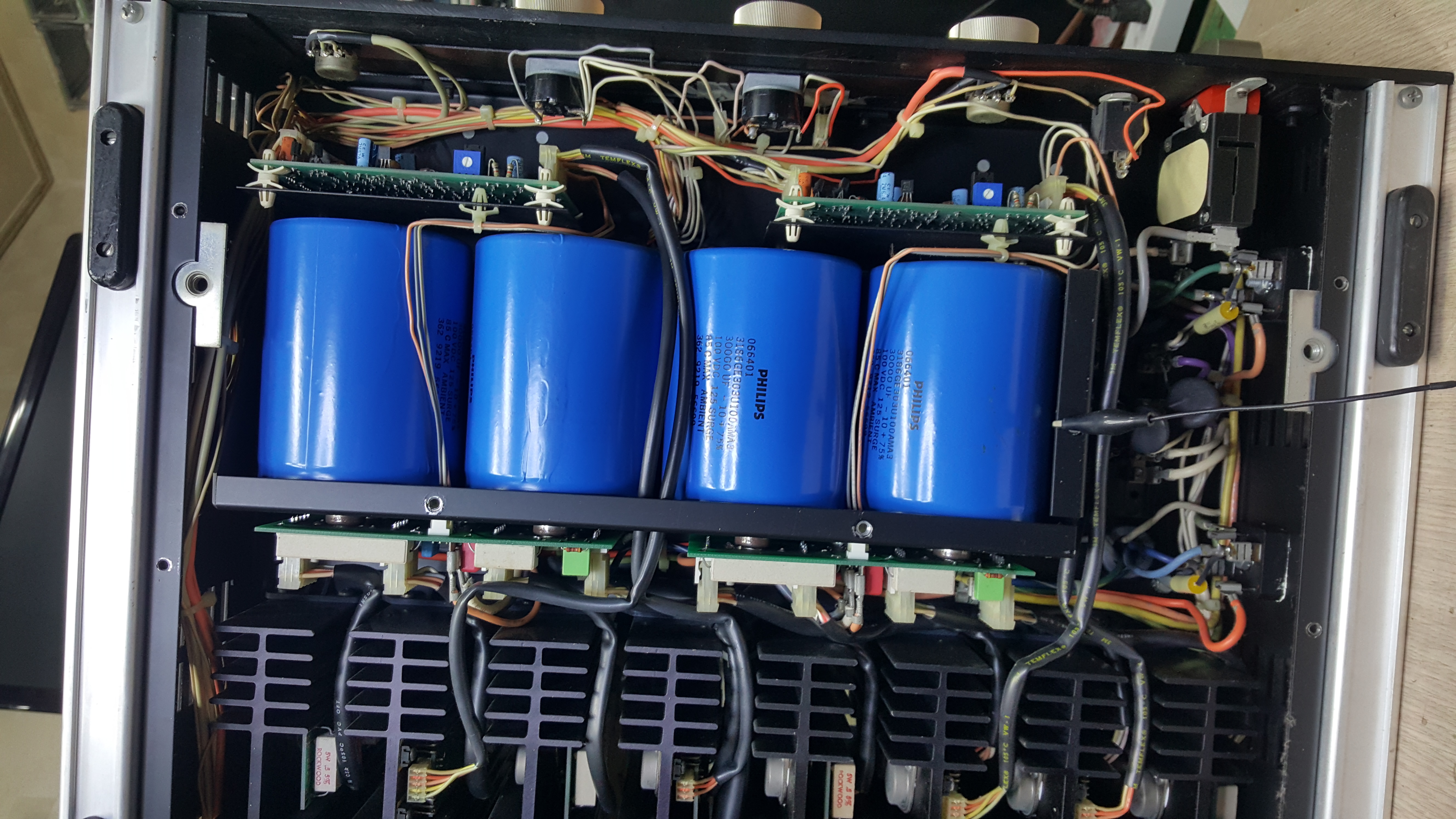

파워앰프 mcintosh 2600 수입 오디오 수리, 진공관 앰프 수리 제작 부천 한국음향 문의010-6218-3366

출처: https://hk-sound.tistory.com/category/오디오 사진 저장 [수입 오디오 수리 진공관 앰프 수리 제작 음향 전자기기 수리 전문 - 한국음향]

posted by 한국음향
:
오디오 사진 저장 2019. 11. 22. 17:51

krell 크렐 k-300i pcb 수입 오디오 수리, 진공관 앰프 수리 제작  부천 한국음향 문의010-6218-3366

posted by 한국음향
:
오디오 사진 저장 2018. 2. 20. 15:52

quad vena 쿼드 베나 인티앰프



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366










(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366











(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366























(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366













(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366













(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



posted by 한국음향
:
오디오 사진 저장 2018. 2. 14. 11:26

uher 우허 variocord 263 릴데크



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366





(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366







(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366









(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366







(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366









(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366





posted by 한국음향
:
오디오 사진 저장 2018. 2. 14. 11:13

mcintosh 7100 파워앰프



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366














(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366











(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366















(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366









(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366

posted by 한국음향
:
오디오 사진 저장 2018. 2. 8. 11:22

mcintosh c20 매킨토시 프리앰프



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366











(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366















(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366





(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366







(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366









(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



posted by 한국음향
:
오디오자료 2017. 7. 6. 17:34



수입오디오수리 부천 한국음향

진공관 앰프 제작문의 :010-6218-3366

www.hk-sound.co.kr

posted by 한국음향
:
오디오 사진 저장 2017. 5. 8. 18:39



수입오디오수리 부천 한국음향

진공관 앰프 제작문의 :010-6218-3366

www.hk-sound.co.kr



수입오디오수리 부천 한국음향

진공관 앰프 제작문의 :010-6218-3366

www.hk-sound.co.kr

posted by 한국음향
:
오디오 사진 저장 2017. 5. 8. 16:59













































posted by 한국음향
:
오디오 사진 저장 2017. 4. 26. 13:30



수입오디오수리 부천 한국음향

진공관 앰프 제작문의 :010-6218-3366

www.hk-sound.co.kr





수입오디오수리 부천 한국음향

진공관 앰프 제작문의 :010-6218-3366

www.hk-sound.co.kr

posted by 한국음향
:
- 2017. 4. 26. 11:03



진공관 복합 PP 앰프 6v6,el34,kt88 (하드와이어링)

6V6 pp, EL34 (6ca7)pp, KT88 (6550)pp
세가지 출력관을 간단히 셀렉터 조작만으로 골라 들을수 있도록

설계하여 제작 완성 하였습니다.

12개의 출력관은 각각의 바이어스를 조절할수있게 설계하였고
특히 6V6을 기존에 적용하지않는  바이어스 회로를 적용하여
안정적인 전류가 흐르도록 하였습니다.

출력은각 채널당   kt88은50w , EL34는40w ,
6v6으로 큰 출력트랜스를 구동하게 되므로
기존의 6v6 진공관보다 구동력이 좋습니다.

고급 오일 커플링콘덴서를 사용하였고
음색은 저역 고역 분포가 잘되어 부드러우면서도 댐핑력이 좋으며
고음또한 명료한 또렸한 음질이어서 어떠한 스피커도 잘어울립니다.

제작시간이 많이 걸리는 제품이고 몇대만(한정) 주문받아 제작해드립니다
보증기간 1년(관/tube 및 과실 보증제외)
제작문의 및 청음 환영합니다.


(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr


진공관 복합앰프 (pp,se방식) 셀렉터로 출력관을 선택할수있는 방식의

저작권은 한국음향에 있습니다



출처: http://hk-sound.tistory.com/category/진공관 복합 PP앰프 (kt88,el34,6v6) [수입오디오수리/진공관앰프제작/한국음향]

posted by 한국음향
:
- 2017. 3. 14. 18:02



진공관 복합 PP 앰프 6v6,el34,kt88 (하드와이어링)

6V6 pp, EL34 (6ca7)pp, KT88 (6550)pp
세가지 출력관을 간단히 셀렉터 조작만으로 골라 들을수 있도록

설계하여 제작 완성 하였습니다.

12개의 출력관은 각각의 바이어스를 조절할수있게 설계하였고
특히 6V6을 기존에 적용하지않는  바이어스 회로를 적용하여
안정적인 전류가 흐르도록 하였습니다.

출력은각 채널당   kt88은50w , EL34는40w ,
6v6으로 큰 출력트랜스를 구동하게 되므로
기존의 6v6 진공관보다 구동력이 좋습니다.

고급 오일 커플링콘덴서를 사용하였고
음색은 저역 고역 분포가 잘되어 부드러우면서도 댐핑력이 좋으며
고음또한 명료한 또렸한 음질이어서 어떠한 스피커도 잘어울립니다.

제작시간이 많이 걸리는 제품이고 몇대만(한정) 주문받아 제작해드립니다
보증기간 1년(관/tube 및 과실 보증제외)
제작문의 및 청음 환영합니다.


(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr


진공관 복합앰프 (pp,se방식) 셀렉터로 출력관을 선택할수있는 방식의

저작권은 한국음향에 있습니다



출처: http://hk-sound.tistory.com/category/진공관 복합 PP앰프 (kt88,el34,6v6) [수입오디오수리/진공관앰프제작/한국음향]

posted by 한국음향
:
수리작업사진 2017. 3. 14. 17:35

spectral dmc-20스팩트럴 프리앰프

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



프리앰프중 최고로 알아주는 spectral 모델 dmc-20입니다

출시가 1천5백만원 정도로 고가의 기기입니다



출력과 전원부 이상 고장으로 접수된 기기입니다





밑에 사진중 윗기기는 프리앰프이고 밑에 기기는 파워(전원)단으로 분리형입니다



프리앰프 상판을 분리한 모습입니다

높은 바이어스 전류가 흐르는 관계로 회로판이 약간 변색이 있습니다



전원부 상판을 분리한 모습입니다

듀얼 전원으로 완전 분리 설계하였습니다

스코프로 점검를 해보니 ac리플이 전혀없이 평활되어 완벽한

dc전류를 공급합니다





전원출력부에 j50,k135 캔fet를 사용하였습니다











spectral dmc-20스팩트럴 프리앰프

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



좌측 원안의 반고정 vr은 입단단의 게인조정이고 우측원안의 vr들은

센터조정및 바이어스 조정 vr입니다.

조정법은 일반 앰프와 같고 출력을 웬만한 저출력의 앰프출력정도로

전류를 많이 흐르게 설계를 했습니다

tr은 전원부나 드라이브,출력단 모두 fet를 사용했고요

그래서인지 소리 성향도 맑고 단단하면서도 부드럽게 좋게 들립니다

말로 표현하기가 좀 어렵군요~

역시 명기답습니다



프리앰프(윗기기)내에 또 다른 이중 전원부 회로입니다



상기 기기는 전류조절 바이어스등 (전원부수리/프리출력수리)저항교환등으로

수리완료하여 출고 하였습니다

감사합니다~



spectral dmc-20스팩트럴 프리앰프

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366

posted by 한국음향
:
수리작업사진 2017. 2. 24. 11:47

cyrus cdp cd6 사이러스 시디피

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



cyrus cdp cd6 사이러스 시디피 수리건입니다

pick up 인식불량으로 수리가 안되어 입고 의뢰되었습니다.



물론 첫번째 픽업을 의심해보게 되죠~

고객께서 직접 픽업을 구해오셨습니다.



그러나 당연히 픽업을 교체해도  인식이 않됩니다.

난이한 고장입니다

빔도 정상 스핀들(턴테이블),피드,정상이고 픽업 포커싱도 정상입니다.

뭐 이런 고장도 다있나 머리가 아파집니다.





장시간 점검후에 픽업 구동 회로에 문제를 발견했습니다

원안의 부품들 수치를 변경해서 시도를 해보겠습니다

비용도 많이 발생될거 같군요



원인은 am2088ah 드라이버 구동 아이시가 제구실을 못합니다.

물론 아이시 자체 불량은 아닙니다





표시 안에 부품들을 요량 변경을 통해 시도 작업했습니다

사이러스 cd-6은 회로도 공개가 안되어있어서 아이시 데이터를 보고

장시간에 걸쳐 수리를 하였습니다





cyrus cdp cd6 사이러스 시디피

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366





장시간 테스트중입니다

아주 완벽하게 작동됩니다.

감사합니다



cyrus cdp cd6 사이러스 시디피

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366





posted by 한국음향
:
수리작업사진 2017. 1. 12. 15:40

Mark Levinson No26 마크레빈슨 프리앰프

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



마크레빈슨 프리 앰프 제품이 한쪽이 간헐적으로 나오지 않아서 수리 접수되었습니다

간헐적인 증상으로 수리가 쉽지않을듯합니다.

본 제품은 회로도 공개를 하지 않은거같군요.

어쨋튼 회로도가 없으니 그냥 수리작업을 진행할수밖에 없군요.

아주 음질좋기로 유명한 프리앰프이고 중고가격도 몇백만원을 하는 고가의

프리앰프입니다





Mark Levinson No26 마크레빈슨 프리앰프

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



내부 회로패턴도 질서있고 보기좋게 설계되어있습니다

부품또한 최고급들로 내장되어있습니다.

밑에 보이는 회로판은 라인 증폭단입니다.



포노앰프 증폭단이 보입니다

그 밑에 전원 회로입니다









밑에사진 1,2,3,4,5,6 (주황색원)번호는 게인조절 스위치입니다

밑에 도면과 비교를위해 올렸습니다

게인조절을 위해서는 상판을 열어야합니다

그점이 다소 불편합니다



본제품은 장시간 추적끝에 노랑색 원안의 tr(트랜지스터) 1개가 특성 불량인것을

확인하고 트랜지스터를 교체하였습니다





상기 pcb와 위치가 같습니다

1,2번은 포노 out gain 이고 3,4번은 카트릿지 입력 gain 입니다

5,6번은 line in gain입니다





밑에 카트리지 게인이고 스위치 위치에 따라 게인이 다릅니다.



포노 out 게인 조절표 입니다





Mark Levinson No26 마크레빈슨 프리앰프

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



포노단 분해모습



포노단 피시비



Mark Levinson No26 마크레빈슨 프리앰프

(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366

posted by 한국음향
:
수리작업사진 2016. 12. 29. 13:46

denon dp-5000 데논 턴테이블(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366



denon dp-5000 데논턴테이블 전원고장으로 접수되었습니다.





어디선가 수리 흔적들이 보입니다

휴즈를 교체하니 휴즈가 번쩍하고 끊어지는걸로 간당한 고장이 아닌걸로 예상됩니다

이런경우 moter구동 콘트롤 출력부품이 쇼트 되었을 가능성입니다



1차 수리가 않되어 접수된 제품은  2차로 수리하는 엔지니어는 더욱 고치기가 힘들지요

내부 드라이브및 초단 회로부품들이 노후화되어 끊어지고 이탈되어있네요

어휴~ 그것도 한두개가 아닙니다.





역시나 모터구동 티알이 쇼트 되었네요



용량이 충분한 TR선정으로 삽입하였습니다





원인을 찾고 고치는 시간이 너무많이걸립니다

밑에 교체한 부품들입니다

사진에것만 십몇개의 부품이 불량이고 그외 몇개 교체 하였습니다.







MOTER 구동 펄스조정, 전압조정, 33,45속도조정, 조정할게 많네요

밴딩으로 묶어논 모습입니다





33,45회전 정확합니다

이상으로 수리 후기였습니다.





denon dp-5000 데논(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366





posted by 한국음향
:
수리작업사진 2016. 12. 26. 14:54

 yaqin sd-32a 시디피 (수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

 010-6218-3366



트레이 작동불량으로 접수된 cdp건입니다







메카니즘이상및 회로이상으로 보입니다.





메카니즘 분해수리 및 회로도에보이는 sa9259 ic 15pin,16pin 로딩모터를

정회전과 역회전을 담당합니다,

9pin,14pin은 콘트롤 입력단자입니다.

밑에 표시 저항을 수리하였습니다







음성 출력부는 6n8p 진공관으로 만들었군요.





out 단자는 진공관출력과 일반출력으로 되어있고요





작업후 트레이 아주 잘 작동이됩니다.



(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr

010-6218-3366





posted by 한국음향
:
수리작업사진 2016. 11. 25. 10:46

Thorens reference turntable prestige 토랜스 프레스티지 턴테이블(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr



Thorens reference turntable prestige 토랜스 프레스테지 턴테이블 수입오디오수리 부천 한국음향 010-회전불량으로 접수된기기입니다





정전압 회로수리와 모터구동 회로를 수리하였습니다

정회전 구동TR과 역회전(브레이크)TR의 상호 역할로 과열이 발생됩니다.

초기 제작 시판에는 문제가 없었겠지만 세월이지나고 열화되어 고장이납니다.

설계시에 약간의 문제가 있었다고 판단됩니다

본제품은 완전하게 수리되어 출고되었습니다

 내부 모습들입니다















Thorens reference turntable prestige 토랜스 프레스티지 턴테이블(수입오디오수리 부천 한국음향)

www.hk-sound.co.kr

posted by 한국음향
:
- 2016. 8. 16. 18:44

6L6 pp, EL34 (6ca7)pp, KT88 (6550)pp
세가지 출력관을 간단히 셀렉터 조작만으로 골라 들을수 있도록

설계하여 제작 완성 하였습니다.

12개의 출력관은 각각의 바이어스를 조절할수있게 설계하였고
안정적인 전류가 흐르도록 하였습니다.

고급 오일 커플링콘덴서를 사용하였고
음색은 저역 고역 분포가 잘되어 부드러우면서도 댐핑력이 좋으며
고음또한 명료한 또렸한 음질이어서 어떠한 스피커도 잘어울립니다.

제작시간이 많이 걸리는 제품이고 주문받아 제작해드립니다
보증기간 1년(관/tube 및 과실 보증제외)
제작문의 및 청음 환영합니다.


(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr


진공관 복합앰프 (pp,se방식) 셀렉터로 출력관을 선택할수있는 방식의

저작권은 한국음향에 있습니다



출처: http://hk-sound.tistory.com/category/진공관 복합 PP앰프 (kt88,el34,6v6) [수입오디오수리/진공관앰프제작/한국음향]



posted by 한국음향
:
- 2016. 8. 16. 18:36



진공관 복합 PP 앰프 6v6,el34,kt88 (하드와이어링)

6V6 pp, EL34 (6ca7)pp, KT88 (6550)pp
세가지 출력관을 간단히 셀렉터 조작만으로 골라 들을수 있도록

설계하여 제작 완성 하였습니다.

12개의 출력관은 각각의 바이어스를 조절할수있게 설계하였고
특히 6V6을 기존에 적용하지않는  바이어스 회로를 적용하여
안정적인 전류가 흐르도록 하였습니다.

출력은각 채널당   kt88은50w , EL34는40w ,
6v6으로 큰 출력트랜스를 구동하게 되므로
기존의 6v6 진공관보다 구동력이 좋습니다.

고급 오일 커플링콘덴서를 사용하였고
음색은 저역 고역 분포가 잘되어 부드러우면서도 댐핑력이 좋으며
고음또한 명료한 또렸한 음질이어서 어떠한 스피커도 잘어울립니다.

제작시간이 많이 걸리는 제품이고 몇대만(한정) 주문받아 제작해드립니다
보증기간 1년(관/tube 및 과실 보증제외)
제작문의 및 청음 환영합니다.


(수입오디오수리/진공관앰프제작 부천 한국음향)

www.hk-sound.co.kr


진공관 복합앰프 (pp,se방식) 셀렉터로 출력관을 선택할수있는 방식의

저작권은 한국음향에 있습니다



출처: http://hk-sound.tistory.com/category/진공관 복합 PP앰프 (kt88,el34,6v6) [수입오디오수리/진공관앰프제작/한국음향]





posted by 한국음향
:
